直流接触器：电气控制系统中的关键组件

作者：sm002 来源：本站发布日期： 2024-11-29 13:00:23

直流接触器（DC Contactor）是一种用于直流电路的电气控制设备，广泛应用于电动机启动、电池充电、逆变器控制等领域。它能够通过电磁铁的作用，实现电路的闭合与断开，从而实现对电流的有效控制。与交流接触器不同，直流接触器的设计需特别考虑直流电的特点，如电弧的控制、触点的耐磨性等，确保在高电流、负载变化大的情况下，仍能稳定运行。

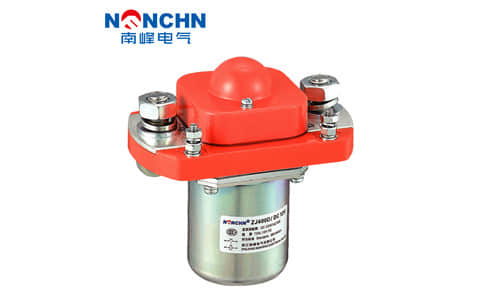

直流接触器

直流接触器的工作原理

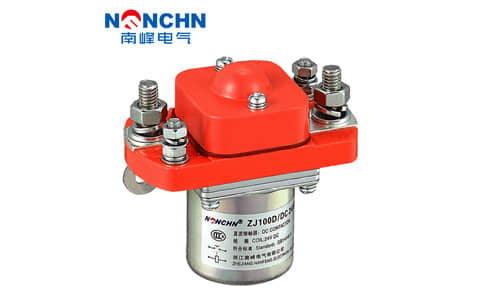

直流接触器

直流接触器的基本工作原理与交流接触器类似，均依赖电磁铁的吸引力来驱动接触器的开关操作。当控制电路中通电时，电流通过电磁线圈产生磁场，使得接触器内的动触点吸合并接通电路；当控制电路断电时，磁场消失，弹簧将动触点拉开，切断电路。由于直流电流不会像交流电一样周期性变化，因此，直流接触器在通断电流的过程中需要特别注意电弧的处理，尤其是在高电流或高压的情况下。

直流接触器的结构特点

电磁铁：电磁铁是直流接触器的核心部件，它通过电流的磁效应产生吸力，驱动动触点与静触点的连接或断开。电磁铁通常由绕组、铁芯和弹簧组成。

触点系统：直流接触器的触点系统由动触点和静触点组成，动触点在电磁铁的作用下与静触点接触，完成电流通断的操作。直流电流的流动特性要求触点具有较高的耐电弧能力，并且触点的材料通常选用具有较高熔点和抗氧化能力的金属，如银镍合金。

电弧抑制装置：在直流电路中，断开电流时，电弧难以熄灭，这对接触器的触点造成损伤。为了防止电弧引起触点烧蚀，直流接触器通常配备电弧灭弧装置，如电弧室、灭弧栅等，来有效抑制电弧的形成和传播。

外壳与绝缘结构：为了确保直流接触器在高电压下的安全性，接触器外壳通常采用耐高压、耐腐蚀的材料。同时，接触器内部的触点、弹簧等部件都需要良好的绝缘性能，以避免电气短路或漏电。

直流接触器的应用领域

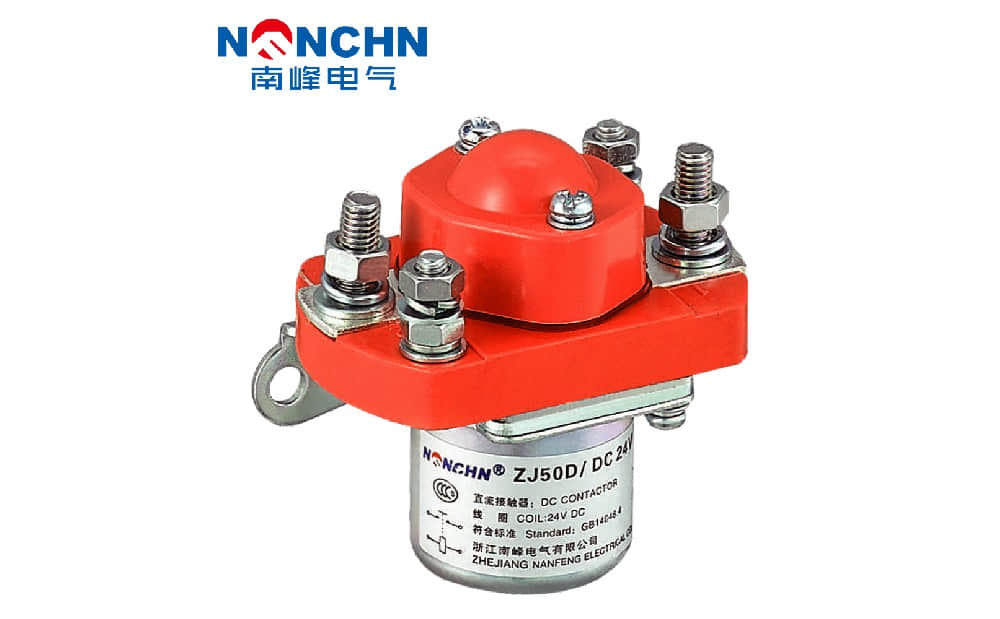

直流接触器
