直流接触器：电气控制系统中的关键组件

作者：sm002 来源：本站发布日期： 2024-09-16 13:22:33

直流接触器作为电气控制系统中的重要组件，广泛应用于各种工业和家庭电气设备中。它主要用于控制直流电路的开关，通过电磁力来实现电路的通断，从而保护设备并实现自动控制。本文将详细介绍直流接触器的工作原理、结构特点、应用领域及其维护要点。

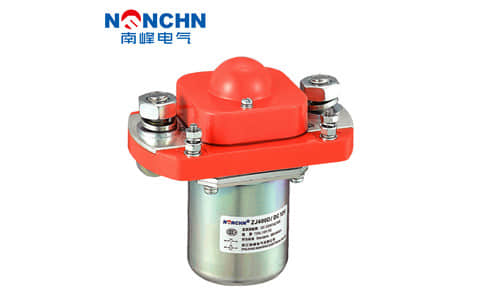

直流接触器

工作原理

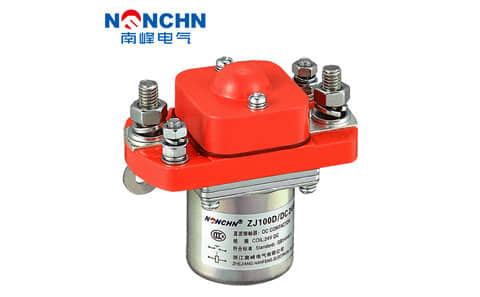

直流接触器

直流接触器的核心工作原理基于电磁感应。它主要由电磁铁、触点系统和弹簧等部件组成。当直流电流通过电磁铁的线圈时，产生的电磁力会使触点吸合或分开，从而控制电路的开关状态。具体来说，当电流通过线圈时，电磁铁产生磁场，吸引动触点与静触点接触，形成闭合电路。相反，当电流中断时，弹簧将动触点推回原位，电路断开。

结构特点

直流接触器通常由以下几个主要部分构成：

电磁铁：由线圈和铁芯组成。当线圈通电时，铁芯会产生磁场，推动动触点与静触点接触。

触点系统：包括动触点和静触点。动触点在电磁铁的作用下移动，与静触点接触或分离，从而控制电路的开关状态。

弹簧：用于在电磁铁失去磁力时将动触点恢复到初始位置，确保接触器正常断开。

外壳：保护内部结构免受外界环境的影响，并提供安全的操作界面。

应用领域

直流接触器因其优良的控制性能和稳定性，被广泛应用于各个领域：

工业自动化：在生产线和工业机械中，用于控制电动机的启停，确保设备的正常运行和安全。

电力系统：用于直流电源的切换和保护，防止过载或短路对系统造成损害。

交通运输：在电动车辆和电动列车中，控制电池组的接入和断开，提高运行安全性和效率。

家庭电器：在一些高功率的家庭电器中，如电热水器和空调，直流接触器用来控制电路的开关，保证设备正常工作。
